Descriere

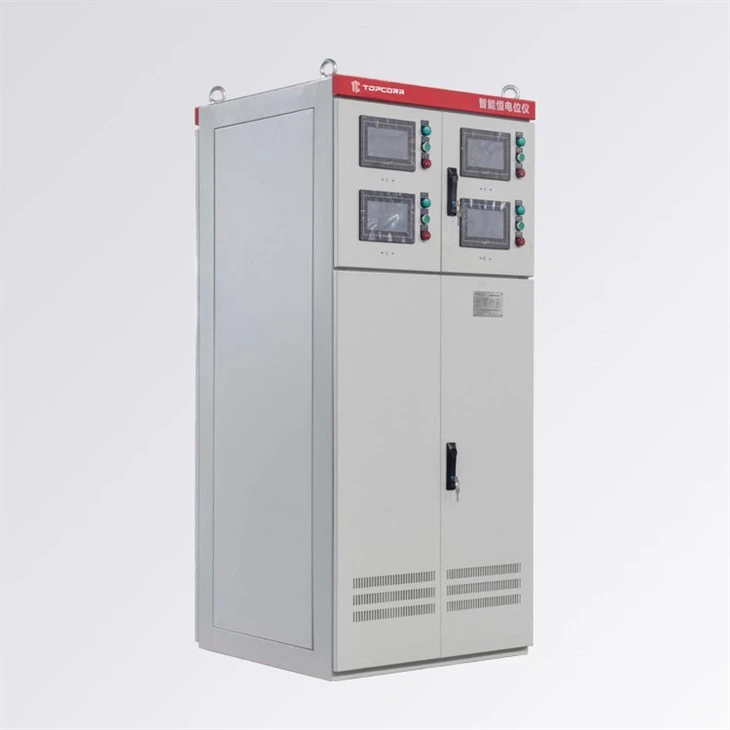

Redresorul cu transformator, denumit în mod obișnuit redresor, este unul dintre cele mai comune tipuri de surse de alimentare utilizate pentru protecția catodică cu curent impresionat. Redresorul transformă tensiunea AC în tensiunea DC după cum este necesar.

Cu o experiență de peste 20 de ani în producția de echipamente electronice de precizie, putem oferi diferite tipuri de redresoare de ultimă generație, inclusiv redresor cu transformator răcit cu aer, redresor cu transformator răcit cu ulei, redresor cu transformator pentru energie solară etc.

Câmpul de aplicare

Pe uscat, deasupra nivelului, în aer liber, zonă sigură.

Caracteristici

Întreaga mașină adoptă componente de bază de înaltă calitate, cu o calitate stabilă și fiabilă
Seria opțională de comutator de înaltă frecvență și surse de alimentare controlate cu silicon
Design modular, care acceptă ieșiri multiple de curent
Transformator de izolare cu mai multe ieșiri de înaltă calitate, cu generare scăzută de căldură și performanță bună de izolare
Sistemul de control se bazează pe un sistem de operare computerizat, care este stabil și de încredere și are o scalabilitate excelentă.
Sistemul adoptă CPU de înaltă performanță și AP de eșantionare de înaltă precizie, iar precizia controlului ieșirii este ridicată
Sprijină modurile complet automat și manual
Sprijină modul de pornire/oprire obișnuit, modul de testare pornit/oprit GPS
Stocare de date de mare capacitate, stocare automată a datelor de operare (până la mai mult de 10 ani)
Panou LCD color, date intuitive, ușor de utilizat
Ieșire analogică la defecțiunea referinței
Sistem complet de alarmare a erorilor
Sprijină protocolul de comunicație MODBUS RTU și telecomandă
Furnizează interfață RS485/232, RJ45 și acceptă transmisia wireless
Componente opționale pentru funcție WIFI

Parametrii de bază

Parametrii de mediu
Tipul mediului	Pe mal				Offshore
Temperatura mediului	-30 grad ~+75 grad				Personalizat
Umiditate relativă	0-100%RH				Personalizat
Locația de instalare	De interior				În aer liber
Cerințe împotriva exploziilor	Inutil		Exd II BT4		Personalizat
Tip de răcire	Răcire cu aer				Răcirea cu ulei
Metoda de instalare	Tip piedestal		Tip cutie		Tip perete		Tip de stâlp
Putere
Alimentare AC	Monofazat 220±10% V 50±5% Hz		Trifazat 380±10% V 50±5% Hz		Personalizat
Alimentare DC	12V/24V/36V				Personalizat
Parametrii dispozitivului
Interacţiune	Panou LCD
Echipament redresor	Recifier controlat cu siliciu		Sursă de alimentare cu comutare de înaltă frecvență		Modul DC-DC
Parametru de ieșire	Tensiune DC 0~100 V（Personalizabil）				Curent DC 0~1500 A（Personalizabil）
Număr de canale de ieșire	Monocanal, Multi-canal Opțional
Model de ieșire	Potenţiale constante		Curent constant		Test de continuitate
Mod de operare	Automat				Manual
Interval de control	+3V~-3V
Precizie de control	Potențiale constante Mai mici sau egale cu 10 mV				Curent constant Mai puțin sau egal cu 1%
Incinta	Tablă de oțel vopsită		Oțel galvanizat		Oțel inoxidabil (304.316 Opțional)
Nivel de protecție a carcasei	IP 22-IP68 Opțional
mărimea	1120mm×960mm×780mm; 1055mm×750mm×1645mm; 800mm×800mm×800mm; Diverse dimensiuni pot fi personalizate
Culoare	RAL 7035		Oțel inoxidabil de culoare naturală		Alte
Protecţie	Protecție la supratensiune și supracurent		Protecție la supratemperatură		Protecție împotriva eșecului
Alarma	Alarma de supratemperatura, alarma de supratensiune, alarma de supracurent, alarma de eroare de referinta, alarma de conectare inversa a catodului si anodului, alarma de circuit deschis, alarma de supraprotecție și datorita alarmei de protecție
Semnal de transmisie de date la distanță		Tensiune de ieșire		Curent de ieșire		Semnal de rulare
Semnal de control de la distanță de date		Semnal de reglare potențial constant		Semnal de reglare a curentului constant		Semnal de oprire
Modul de transfer		RS485		4-20mA		internetul Lucrurilor		fibra optica
Verificare personală		Necesar				Inutil
Întrerupător de curent		Necesar				Inutil
Afișaj Contor		Ampermetru DC de ieșire		Voltmetru DC de ieșire		Potențiometru
		Indicator de putere de intrare		Indicator de stare de lucru		Voltmetru de intrare
Bloc terminal		Transmiterea datelor		Masa sasiu		Putere
		Ieșire anod		Ieșire catodă		Intrare de referință		Măsurarea conexiunii
Protector de fulgere		Intrare AC				Ieșire DC
Resiztenta izolarii		Terminalele de intrare și ieșire nu sunt mai mici de 10MΩ față de șasiu
Zgomot		Nu mai mare de 80 dB(A)
Trei Dovezi		Plăcile de circuite și punctele de sudare a sârmei din mașină trebuie tratate cu un tratament rezistent la mucegai, umiditate și praf.
Plăcuță de identificare		Oțel inoxidabil, inclusiv producător, data producției, materialul echipamentului, numele echipamentului, nivelul de intrare, puterea nominală, nivelul de protecție etc.
Durată de viaţă		Durată de viață continuă nu mai puțin de 20 de ani în condiții normale de funcționare

Specificații

Descriere	Locația de instalare	Model	Tensiune de ieșire V	Curentul de ieșire A
Suprafața exterioară a podelei rezervorului	În interior fără explozie	TC-TR-AIA1	30	10
	În interior fără explozie	TC-TR-AIA3	50	50
	În interior fără explozie	TC-TR-AIA3	60	70
Conductă îngropată	În interior fără explozie	TC-TR-AIA3	50	30
Conductă îngropată	În interior fără explozie	TC-TR-AIA1	30	20
Drenaj de interferență DC	În interior fără explozie	TC-TR-AOAP	30	10
Nave	Personalizat în aer liber	TC-TR-AIA3	24	80
Nave	Personalizat în aer liber	TC-TR-AIA3	36	100
Pier oțel grămadă	Personalizat în aer liber	TC-TR-OIA3	40	200
Energie eoliană offshore	Personalizat în aer liber	TC-TR-AIA3	36	100
Platformă offshore	Personalizat în aer liber	TC-TR-OOA3	24	1000
